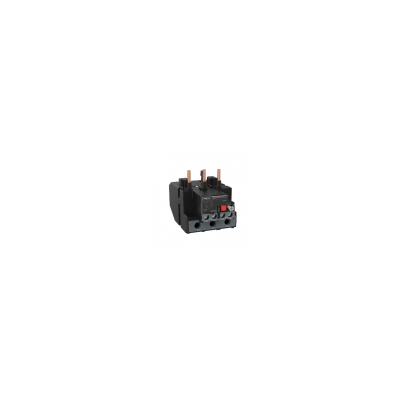

施耐德繼電器LRN361N

點擊圖片查看原圖

品牌：	施耐德
整定電流：：	361【55-70A】
安裝方式：：	組合安裝
產品類型：：	電熱式
所在地：	上海
有效期至：	長期有效
最后更新：	2024-04-17 16:21
瀏覽次數：	316

店鋪基本資料信息

施耐德PLC工業控制
[VIP第3年] 指數:4
通過認證 [誠信檔案]
聯系人陳經理(先生) 商務經理
會員 [當前離線]
郵件2402476845@qq.com
電話18616922766
手機18616922766
地區上海
地址上海市寶山區富聯一路98弄6號

產品詳細說明

施耐德繼電器LRN361N

主要信息

產品系列
EasyPact
產品名稱
EasyPact D3N
產品類型
E型3極熱過載繼電器
產品短名
LRN
繼電器應用
電動機保護
缺相敏感性
Tripping current I 30 % of Ir on one phase, the others at Ir conforming to IEC 60947-4-1
補充信息
產品適用范圍
LC1N80...95
適用范圍
EasyPact D3N LC1N
網絡類型
AC
網絡頻率
50...60 Hz
安裝方式
Under contactor
Plate, with specific accessories
Rail, with specific accessories
熱脫拖扣等級
等級 10A 符合 IEC 60947-4-1
信號指示功能
繼電器脫扣指示器
繼電器設定范圍
55…70 A
脫扣閾值
1.14 +/- 0.06 Ir conforming to IEC 60947-4-1
抗沖擊、震動性能
Shocks: 6 Gn for 11 ms conforming to IEC 60068-2-7
Vibrations: 3 Gn conforming to IEC 60068-2-6
輔助觸點類型
1 NO + 1 NC
約定發熱電流 [Ith]
5 A for signalling circuit
額定工作電壓 [Ue]
<= 690 V AC
與繼電器配合使用的熔絲
125 A gG for power circuit
80 A aM for power circuit
5 A gG 適用信號回路
額定絕緣電壓 [Ui]
690 V conforming to IEC 60947-4-1
額定沖擊耐受電壓 [Uimp]
6 kV
本地信號指示
Trip indicator
控制類型
Push-button red stop:
Push-button green reset:
溫度補償
-20…60 °C
接線能力
信號回路: 螺栓緊固 2 1…2.5 mm2 電纜選型: 軟線不帶篐線端子
信號回路: 螺栓緊固 2 1…2.5 mm2 電纜選型: 軟線帶篐線端子
Signalling circuit: screw clamp terminals 2 1…2.5 mm2 - cable stiffness: solid without cable end
Power circuit: screw clamp terminals 1 4…35 mm2 - cable stiffness: flexible without cable end
Power circuit: screw clamp terminals 1 4…35 mm2 - cable stiffness: flexible with cable end
Power circuit: screw clamp terminals 1 4…35 mm2 - cable stiffness: solid without cable end
緊固扭矩
9 N.m 通過螺栓緊固
高度
54 mm
寬度
70 mm
深度
113 mm
產品凈重
0.51 kg
環境
符合標準
IEC 60947-4-1
GB 14048
產品認證
CCC
符合指令
RoHS
REACH
防護措施
TH conforming to IEC 60068
IP 保護等級
IP20 符合 IEC 60529
環境溫度
-20…60 °C without derating conforming to IEC 60947-4-1
-20…70 °C with derating
貯存環境溫度
-60…80 °C
耐火及耐異常高溫能力
850 °C conforming to IEC 60068-2-1
絕緣性能
6 kV at 50 Hz conforming to IEC 60255-5
電磁兼容性
Surge withstand: 6 kV conforming to IEC 60801-5
包裝單位
包裝重量
0.51 KG
