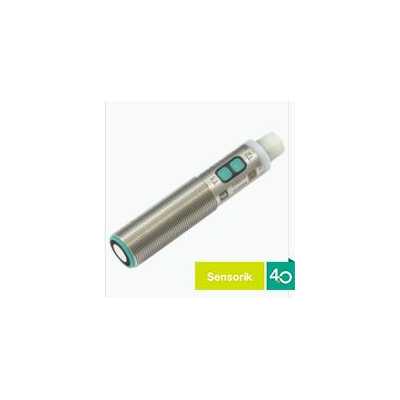

倍加福超聲波傳感器 UC1000-18GS-2EP-IO-V15

點擊圖片查看原圖

品牌：	倍加福超聲波傳感器
所在地：	上海
有效期至：	長期有效
最后更新：	2024-06-10 15:27
瀏覽次數：	118

店鋪基本資料信息

倍加福傳感器專賣
[VIP第4年] 指數:5
[誠信檔案]
聯系人王金秀(女士) 銷售工程師
會員 [當前離線]
電話18621383659
手機18621383659
地區上海
地址上海市寶山區富聯一路98弄6號

產品詳細說明

超聲波傳感器

超聲波傳感器 UC1000-18GS-2EP-IO-V15

產品闡述
單頭系統

通用規格
感應范圍	70 ... 1000 mm
調整范圍	90 ... 1000 mm
死區	0 ... 70 mm
標準目標板	100 mm x 100 mm
換能器頻率	大約 255 kHz
響應延遲	***小值 : 28 ms 出廠設置： 56 ms
傳感器循環時間	≥ 14 ms （出廠設置） ; 可編程至 60 s
溫度影響	帶溫度補償：≤ ± *終值的 0.75%（開啟傳感器 10 分鐘后）（出廠設置）帶增強型溫度補償：≤ ± *終值的 0.75%（開啟傳感器 2 分鐘后）不帶溫度補償：0.17 %/K
內存
非易失性存儲器	EEPROM
寫循環	300000
指示燈/操作方法
綠色 LED	常亮：通電閃爍：待機模式或 IO-link 通信
黃色 LED	常亮：物體在評估范圍內 閃爍：開關點編程，檢測到物體
紅色 LED	常亮：錯誤閃爍：開關點編程，未檢測到物體
電氣技術規格
工作電壓	10 ... 30 V DC ，紋波 10 %_SS
空載電流	≤ 50 mA
功耗	≤ 700 mW
可用前的時間延遲	≤ 300 ms
接口 1
接口類型	IO-link （通過 C/Q = 針腳 4）
IO-link 修正	1.1
設備配置文件	智能傳感器型材 2
過程數據位寬	32 位
設備 ID	0x300603 (3147267)
傳輸速率	COM 2 (38.4 kb/s)
***小循環時間	3 ms
SIO 模式支持	是
兼容主端口類型	A 類 B 類（使用 3 極適配器或 3 線纜線）
接口 2
接口類型	IrDA（紅外接口）
模式	點對點連接
傳輸速率	115,2 kBit/s
***大通信距離	5 cm
輸入/輸出
輸入/輸出類型	1 個同步連接，雙向
	0 電平	0 ... 1 V
	1 電平	2,5 V ... U_B
	輸入阻抗	> 22 kΩ
	輸出額定工作電流	電流源 < 2,5 mA
	脈沖長度	≥ 1 ms 帶外部控件，低電平有效
同步頻率
	共模操作	≤ 71 Hz
	多路轉換操作	≤ 71 Hz / n ，n = 傳感器的數量，n ≤ 10
開關輸出
輸出類型	2 路推挽式（4 合 1）輸出，短路保護，反極性保護
額定工作電流	100 mA ，短路/過載保護
開關頻率	出廠設置： 10 Hz 可編程至 23 Hz
電壓降	≤ 2,5 V
重復精度	≤ ± 0,1 % 滿量程值
范圍遲滯	調節后工作范圍的 1%（默認設置），可編程， ***小 1 mm
斷態電流	≤ 100 µA
遵守標準和指令
符合標準
	標準	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 IEC 61131-9:2013
認證和證書
UL 認證	cULus 認證，2 類電源
CCC 認證	額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
環境條件
環境溫度	-25 ... 70 °C (-13 ... 158 °F)
存儲溫度	-40 ... 85 °C (-40 ... 185 °F)
機械規格
連接類型	連接器插頭 M12 x 1 ， 5 針
防護等級	IP67
材料
	外殼	不銹鋼 (1.4305 / AISI 303)>BR>PA、PC、POM 和 PBT 塑料零件
	換能器	環氧樹脂/空心玻璃球混合物；聚氨酯泡沫
安裝位置	任何位置
質量	45 g
緊固螺絲的緊固扭矩	***大 30 Nm
尺寸
	長度	90 mm
	直徑	18 mm
出廠設置
輸出 1	近開關點： 90 mm 遠端開關點： 1000 mm 輸出功能：窗口模式輸出特性：常開觸點
輸出 2	近開關點： 90 mm 遠端開關點： 500 mm 輸出功能：窗口模式輸出特性：常開觸點
光束寬度	寬

System	Classcode
ECLASS 11.0	27272803
ECLASS 10.0.1	27272803
ECLASS 9.0	27272803
ECLASS 8.0	27272803
ECLASS 5.1	27272803
ETIM 7.0	EC001849
ETIM 6.0	EC001849
ETIM 5.0	EC001849
UNSPSC 12.1	41111960
Product category / 產品類的	超聲波式接近開關

IO-link 接口，用于過程數據、參數化和診斷

可通過帶 PACTWARE 的 DTM 編程

可通過 IrDA（紅外接口）編程

可選聲錐寬度

同步選項

增強型溫度補償可調節，開啟后測量值已穩定 2 分鐘

2 路推挽輸出

技術參數節選 UC1000-18GS-2EP-IO-V15

產品闡述

單頭系統

通用規格

感應范圍 70 ... 1000 mm

調整范圍 90 ... 1000 mm

死區 0 ... 70 mm

標準目標板 100 mm x 100 mm

換能器頻率大約 255 kHz

響應延遲 ***小值 : 28 ms
出廠設置： 56 ms

傳感器循環時間 ≥ 14 ms （出廠設置） ;
可編程至 60 s

溫度影響帶溫度補償：≤ ± ***終值的 0.75%（開啟傳感器 10 分鐘后）（出廠設置）
帶增強型溫度補償：≤ ± ***終值的 0.75%（開啟傳感器 2 分鐘后）
不帶溫度補償：0.17 %/K

內存

非易失性存儲器 EEPROM

寫循環 300000

指示燈/操作方法

綠色 LED 常亮：通電
閃爍：待機模式或 IO-link 通信

黃色 LED 常亮：物體在評估范圍內
閃爍：開關點編程，檢測到物體

紅色 LED 常亮：錯誤
閃爍：開關點編程，未檢測到物體

電氣技術規格

工作電壓 10 ... 30 V DC ，紋波 10 %_SS

空載電流 ≤ 50 mA

功耗 ≤ 700 mW

可用前的時間延遲 ≤ 300 ms

接口 1

接口類型 IO-link （通過 C/Q = 針腳 4）

IO-link 修正 1.1

設備配置文件智能傳感器型材 2

過程數據位寬 32 位

設備 ID 0x300603 (3147267)

傳輸速率 COM 2 (38.4 kb/s)

***小循環時間 3 ms

SIO 模式支持是

兼容主端口類型 A 類
B 類（使用 3 極適配器或 3 線纜線）

接口 2

接口類型 IrDA（紅外接口）

模式點對點連接

傳輸速率 115,2 kBit/s

***大通信距離 5 cm

輸入/輸出

輸入/輸出類型 1 個同步連接，雙向

0 電平 0 ... 1 V

1 電平 2,5 V ... U_B

輸入阻抗 > 22 kΩ

輸出額定工作電流電流源 < 2,5 mA

脈沖長度 ≥ 1 ms 帶外部控件，低電平有效

同步頻率

共模操作 ≤ 71 Hz

多路轉換操作 ≤ 71 Hz / n ，n = 傳感器的數量，n ≤ 10

開關輸出

輸出類型 2 路推挽式（4 合 1）輸出，短路保護，反極性保護

額定工作電流 100 mA ，短路/過載保護

開關頻率出廠設置： 10 Hz
可編程至 23 Hz

電壓降 ≤ 2,5 V

重復精度 ≤ ± 0,1 % 滿量程值

范圍遲滯調節后工作范圍的 1%（默認設置），可編程， ***小 1 mm

斷態電流 ≤ 100 µA

遵守標準和指令

符合標準

標準 EN IEC 60947-5-2:2020
IEC 60947-5-2:2019
IEC 61131-9:2013

認證和證書

UL 認證 cULus 認證，2 類電源

CCC 認證額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記

環境條件

環境溫度 -25 ... 70 °C (-13 ... 158 °F)

存儲溫度 -40 ... 85 °C (-40 ... 185 °F)

機械規格

連接類型連接器插頭 M12 x 1 ， 5 針

防護等級 IP67

材料

外殼不銹鋼 (1.4305 / AISI 303)>BR>PA、PC、POM 和 PBT 塑料零件

換能器環氧樹脂/空心玻璃球混合物；聚氨酯泡沫

安裝位置任何位置

質量 45 g

緊固螺絲的緊固扭矩 ***大 30 Nm

尺寸

長度 90 mm

直徑 18 mm

出廠設置

輸出 1 近開關點： 90 mm
遠端開關點： 1000 mm
輸出功能：窗口模式
輸出特性：常開觸點

輸出 2 近開關點： 90 mm
遠端開關點： 500 mm
輸出功能：窗口模式
輸出特性：常開觸點

光束寬度寬

Classifications

System Classcode

ECLASS 11.0 27272803

ECLASS 10.0.1 27272803

ECLASS 9.0 27272803

ECLASS 8.0 27272803

ECLASS 5.1 27272803

ETIM 7.0 EC001849

ETIM 6.0 EC001849

ETIM 5.0 EC001849

UNSPSC 12.1 41111960

Product category / 產品類的超聲波式接近開關

在工業應用中，超聲波傳感器具有可靠性高、通用性強的特點。由于超聲波傳感器測量方法在幾乎所有條件下都能可靠地工作，因此即使是非常復雜的任務，也可以達到毫米精度的物體檢測或料位測量。
任何其他測量方法都無法成功地應用于如此廣泛的范圍和如此眾多的不同應用。這些裝置非常堅固耐用，即使在惡劣的條件下也依然能夠勝任。傳感器表面通過振動進行自我清潔，這僅僅是傳感器對灰塵不敏感的原因之一。除了少數例外情況，聲音傳播的物理原理幾乎在任何環境中都是有效的。
超聲波傳感器所采用的測量方法曾被視為一項非常復雜的技術，只能作為“非常手段”來解決特別棘手的應用。這樣的情況已經一去不返！
超聲波傳感器已在幾乎所有工業領域證明了其可靠性和耐久性。
這些領域包括：
